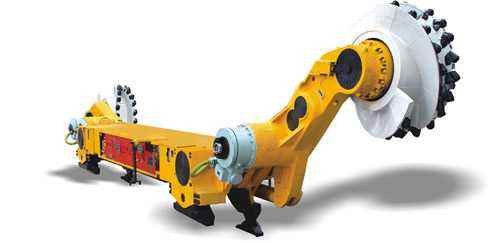

更换采煤机滚筒及摇臂安全技术措施

2018/3/26 11:00:02      点击:

由于采煤机左行星头齿轮润滑油油质化验有异常颗粒并超标, 虽然每天更换齿轮油但油质化验并未彻底改善,左右滚筒齿座和旋叶磨损严重,因此准备利用预防性检修时间进行更换,为了保证在更换过程中人员、设备的安全, 保证更换工作安全顺利地进行, 落实更换现场的安全责任,防止事故的发生,特制定本措施,要求参与更换的人员严格执行。


工作流程:

1、更换前编制更换摇臂的安全技术措施,并且全员贯彻。

2、提前一天将机尾超前支架用支架搬运车拉至回风顺槽距工作面300 米以外的联巷内,不得影响912 车通行,超前支架撤出以及超前支护工作另编安全技术措施并按措施执行。

3、由生产技术办安排通风队在更换摇臂前在工作面机尾抹3 米*4 米角,锚网全断面包护。并对帮顶以及采煤机检修区域进行锚网支护,工作面挂网护帮需要挂到140#架,尽量将采煤机右滚筒探到的位置全部挂网。扩帮、抹角及支护的措施由通风队编写。

4、提前拆除机尾两台超前支架并打设单体作超前支护, 必须达到20 米。提前在回顺的合适联巷找超前支架的放置位置, 并根据超前支架尺寸提前将联巷抹角, 保证超前支架能够放到联巷内。

5、采煤机将机尾割通以后, 140#支架到机尾段支架不拉出,采煤机来回扫底。

6、停机前将拆卸、安装滚筒及摇臂的工具、材料准备到机尾盖板上。

7、将刮板机、转载机上的浮煤拉空。

8、将三机停电并闭锁,并将支架的护帮板全部打出。

9、将采煤机牵引到机尾使左滚筒完全露出回风巷,然后滚筒落靠。

10、将采煤机停电并闭锁,上锁。

11、在滚筒上方找合适的吊挂点,用2 台10 吨手拉葫芦将滚筒吊住开始拆卸滚筒、拆卸销轴挡板、压板、拆卸截割电缆和水管,同时将破碎机用两台5 吨手拉葫芦在支架上吊住、拆卸破碎机油缸销子以及和机身的连接销轴、拆卸电缆和水管。

12、滚筒和破碎机拆下后,用松手拉葫芦的方式将滚筒和破碎机放置底板上,滚筒需要用912 车拉出放置回风巷不影响新滚筒和摇臂进入的联巷内。

13、撤出溜槽内人员, 给采煤机送电启动泵电机, 将摇臂放置水平位置, 准备开始拆卸摇臂;同时, 912 搬运车将新摇臂、滚筒搬运到回风顺槽靠近机尾的联巷口卸车,准备拉旧摇臂。

14、在支架上挂3 台10 吨手拉葫芦和摇臂上的起吊环连接,将手动葫芦的起吊链拉紧。

15、将摇臂调高油缸调整到自由状态。

16、用甩锤将油缸连接销轴甩出。

17、将摇臂销轴用甩锤甩出。

18、采煤机停电闭锁、上锁。

19、将吊挂摇臂的两台支架同时降下,将摇臂落地。

20、松手拉葫芦并脱开和摇臂的连接,并将支架升紧达到初撑力。

21、用912 搬运车将旧摇臂拖出放置回风顺槽合适位置。

22、用912 搬运车将新摇臂运至机尾扩帮处,用手拉葫芦将新摇臂拉至安装位置。

23、两台支架同时缓慢降下,用支架上的3 台10 吨手拉葫芦和摇臂上的起吊环连接,将支架升起接顶,用手拉葫芦将摇臂拉至和机架销轴孔对准。

24、将销轴孔清洗干净,并涂润滑脂。

25、撤出溜槽内人员, 给采煤机送电启动泵电机, 调整采煤机使摇臂销轴孔和机身耳座对准。

26、将打磨好的销轴穿入销轴孔, 用单体支柱或甩锤将销轴顶到位, 将调高油缸和摇臂用销轴连接好,上好涨套并紧固螺栓。

27、将3 台10 吨手动葫芦取下。

28、采煤机停电闭锁上锁,用912 车将新滚筒运到安装位置并用2 台10 吨手拉葫芦将滚筒吊住开始安装滚筒、销轴压板、挡板、截割电机电缆、水管,并检查摇臂油位,同时将破碎机用两台5 吨手拉葫芦在支架上吊住、安装破碎机油缸销子以及和机身的连接销轴、安装电缆和水管。

29、将工具、材料清理干净,人员撤离溜槽,给采煤机送电试验正反转。

30、正反转正常后试运转,倾听声音,是否漏油,查看计算机显示,无异常后清点、清理所有工具和备件、材料,确认无误方可解除闭锁组织生产。

31、生产过程中随时观察摇臂的运行状况,有异常及时汇报

安全注意事项:

1、容易损坏的工具需要多准备一套,如甩锤、手拉葫芦等。

2、零部件的保存、清洗清理要到位。

3、滚筒螺栓拆掉以后,用千斤顶和单体顶不掉滚筒时,要采取升降摇臂并用收打护帮板配

合使滚筒从方头上脱落。

4、滚筒上的喷雾水管角套时间长锈死,拆卸时容易损坏,需要提前备用。

5、各种螺栓必须紧固达到规定的力矩。 6、打力矩两套工具同时进行,这样节省时间。

7、两台支架同时操作时,防止咬架,防止顶板掉落矸石伤人。

8、在运送新旧摇臂过程中,人员要远离搬运车,防止搬运车挤伤、碰伤。

9、安装、拆卸滚筒需用10 吨手动葫芦吊装。

10、吊装或拆卸摇臂时,三台手动葫芦用力要均衡,必须保持摇臂水平、稳定,该手动葫芦

不得外加其它外力,如煤机行走或升降摇臂等。

11、采煤机送电前必须撤离溜槽内所有人员, 且在送电期间人员不得进入溜槽内, 送电期间采煤机遥控器必须由采煤机司机操作和保管。

12、更换期间所有工序由机电副队长统一指挥。
