冶金烧结设备简介

山东莱芜煤机集技术开发、产品设计、生产制造、工程承包与技术咨询服务于一体,可为用户提供各种烧结厂工程总承包、技术的设计、咨询与服务。具有冶金烧结系统工程设计、工程总承包能力,已经为几十家烧结厂进行了完整的烧结工程设计。主要产品有BS步进式烧结机,DS带式烧结机,HS环式烧结机,HL环式冷却机,系列电火炉,H(C)系列圆筒混合机,CHX旋风除尘器,CHK扩大除尘器,CHDG多管除尘器,系列水封拉链,系列圆盘给料机,系列单辊破碎机。


一、BS步进式烧结机

步进式烧结机的性能优势

1、先进的铺料装置,具有布料均匀,料层厚度可调节的特点。

2、合适的冷烧比,避免了红矿现象,有效的提高了产量。
3
、合理的台车结构和特殊的篦条设计,提高了台车使用寿命及增大了透气性。
4
、在动作频繁处均按双线设计,保证了设备的连续工作性。

主要技术参数:



BS24m2

BS36m2

BS52m2

BS60m2

BS72m2

BS78m2

BS91m2

BS112m2

BS152m2

有效烧结面积(m2)

24

36

52

61.6

72

78

91

112

152

有效冷却面积(m2)

30

46.8

75

70.4

84

102

119

148

184

设计台时产量(t/h)

33.6

50.4

72.8

84

100

109

125

145

185

台车规格()(m)

1.5′1

1.8′1

2.2′1

2.2′1

3′1(2)

3′1(2)

3.5′2

3.7′2

4′2

重量(t)

262

355

633

549

663

799

939

960




二、系列环式冷却机




冷却机是冶金烧结厂的重要设备,用于对烧结矿进行冷却。冷却机按运动方式和结构形式来分,主要有带式冷却机、环式冷却机两大种类。目前,已开发出环式、带式二种系列冷却机,冷却面积从33-360m2。其中95m2带式冷却机、120m2环式冷却机由我公司自主研发。


三、系列点火炉

点火炉是烧结厂的必备设备。点火炉用于烧结过程的烧结点火,为混合料中的燃料燃烧提供初始能量。点火炉的点火温度一般为1100℃±50℃。燃烧介质一般为高炉煤气,也可用焦炉煤气或混合煤气。


四、系列圆筒混合机

圆筒混合机是烧结厂的重要设备,主要用于烧结原料的混匀、造球。一般情况下,烧结工艺设置两次混料,一次混料主要是对原料混匀,二次混料主要是造球,从而实现烧结过程对原料的要求。我公司具有轮胎式及齿式两种形式圆筒混合机。具有承载能力大,混料效果好等优点。其中HC35160齿式混合机滚圈采用楔块式安装,具有更换简单,制造成本相对整体结构低的特点。

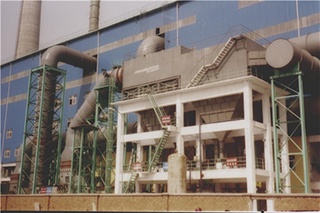

五、系列除尘器





烧结厂是环境污染的重灾区,各个环节都需要进行除尘处理。目前常用的除尘方式有静电除尘、袋式除尘、重力除尘、旋风除尘等方式。我公司目前的除尘器形式有重力除尘器、布袋除尘器、旋风除尘器(包括多管除尘器)。除尘方式的选择应根据用户的要求和环境保护的要求确定。

1、大型旋风除尘器为我公司首次在烧结系统应用,具有投资少、结构简单的特点。

2、扩大多管除尘器采用整体金属连续焊接结构,密封性能好,漏风率小于1%;旋风子采用陶瓷管,分布合理,除尘效率高。

3、结构简单,本体无运动部件,不需特殊的附属设备,占地面积小,制造、安装投资较少,可根据用户场地情况,因地制宜灵活安排。

4、操作简单,管理方便,维修量小,形成的管理费用和维修费用低。
